Digitaalinen mittari kylmän tai lämpimän veden kulutuksen mittaukseen
Uusi MID-vaatimusten mukainen Qundis Qwater 5.5 vesimittari edustaa uutta sukupolvea mekaanisten vesimittarien parissa. Qwater 5.5 ei pelkästään mittaa rakennuksen kylmän tai kuuman veden kulutusta, vaan se myös tunnistaa vuotoja ja lähettää tiedot eteenpäin AMR-radioverkon välityksellä (C-mode).
Mekaaninen mittari kylmän ja lämpimän veden kulutuksen mittaukseen
Vesimittari koostuu virtauksenmittausosasta, jossa on siipipyörä sekä summanäyttö. Virtauksenmittausosan runko on messinkiä, jossa on yksisuuttiminen siipipyörä. Veden sisääntulo on varustettu karkeasuodattimelle.
Virtauksenmittausosassa on summanäyttö, joka on suojattu läpinäkyvällä muovikannella. Vesimittari näyttää tosiasiallisen kulutuksen 8- numeroisella summanäytöllä, sekä virtauksen pyörivällä kiekolla.

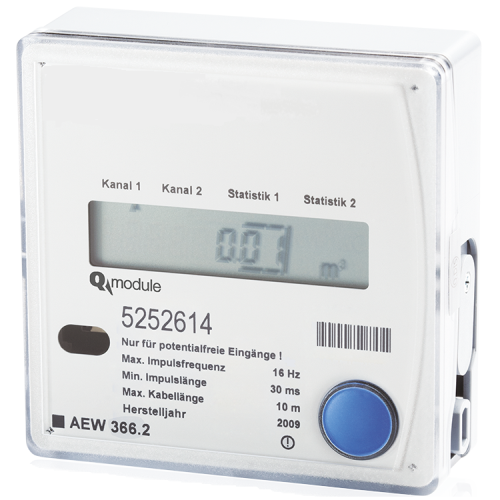

Mittariin asennettu AMR-lähetinmoduuli rekisteröi ja käsittelee mekaanisista vesimittareista tulevat laskentapulssit ja lähettää tiedot edelleen luentajärjestelmään
AMR-paikallisverkon komponenttien avulla kohteeseen luodaan paikallinen etäluettava langaton tiedonkeruuverkko. AMR-paikallisverkko muodostuu tyypillisesti porraskäytävään asennettavista tiedonkeruuyksiköistä ja etäluentayksiköstä. Kaikki langattoman verkon komponentit ovat paristokäyttöisiä, joten niiden asentaminen ei edellytä minkäänlaisia kaapelointeja tai sähkön syöttöä.

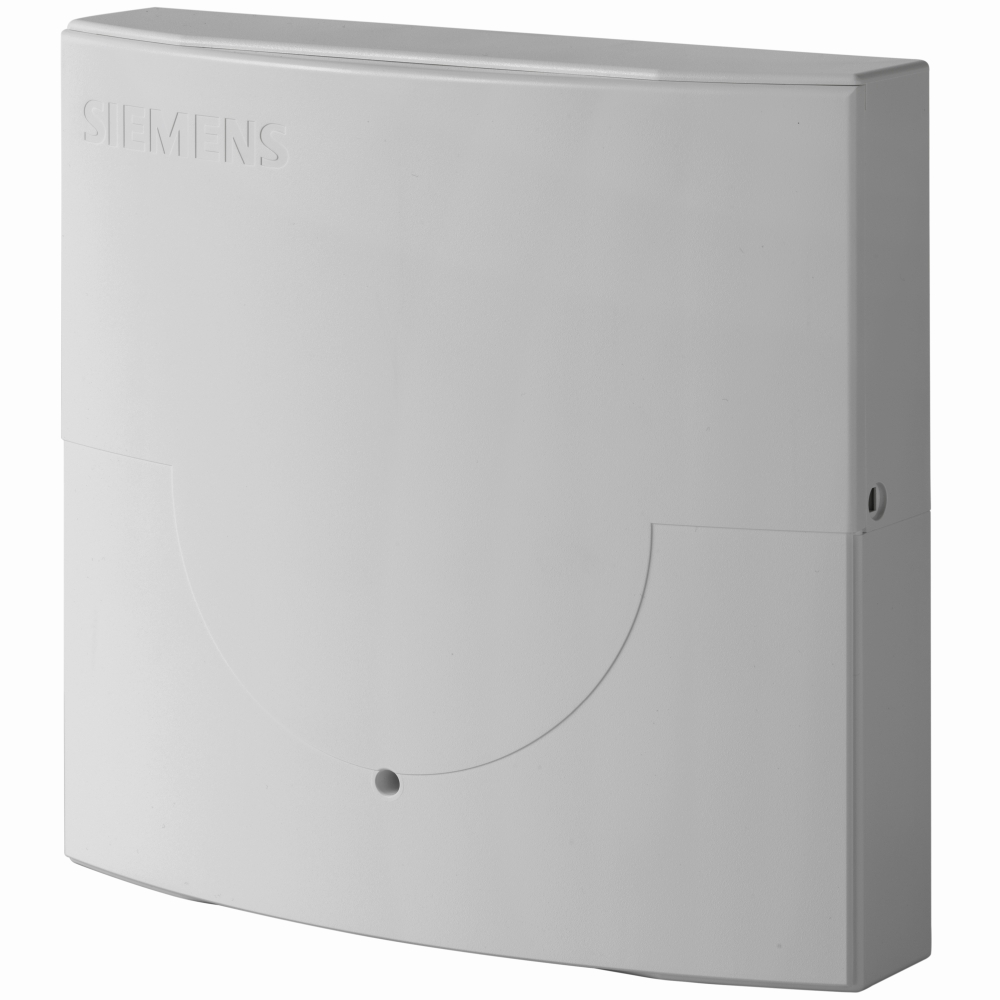

Kommunikointiyksiköitä käytetään järjestelmään kuuluvien vesimittareiden lähettämien tietojen vastaanottoon ja käsittelyyn.
Kommunikointiyksikkön tehtävänä on luoda rakennusten sisään radioverkko, jonka kautta voidaan vastaanottaa ja tallentaa rakennukseen asennettujen vesimittareiden lähettämiä tietoja. Myös kommunikointi useampien kommunikointiyksikköjen välillä tapahtuu radioyhteydellä, joten tiedonsiirtojohdotuksia ei yleensä tarvita. Kaikki kulutusmittareiden mittaustiedot välitetään jatkuvasti verkkoon, joten jokaisessa kommunikointiyksikössä ovat tallennettuina ajankohtaiset kulutuslukemat, kuukauden lopussa luetut arvot sekä kaikkien verkkoon kuuluvien vesimittareiden asetuspäivien arvot. Tämän toimintaperiaatteen johdosta kaikki verkon tiedot voidaan lukea mistä tahansa kommunikointiyksiköstä tai etänä käyttämällä tiedonsiirtoon soveltuvaa gatewayta.
Tekninen esite (uk) »

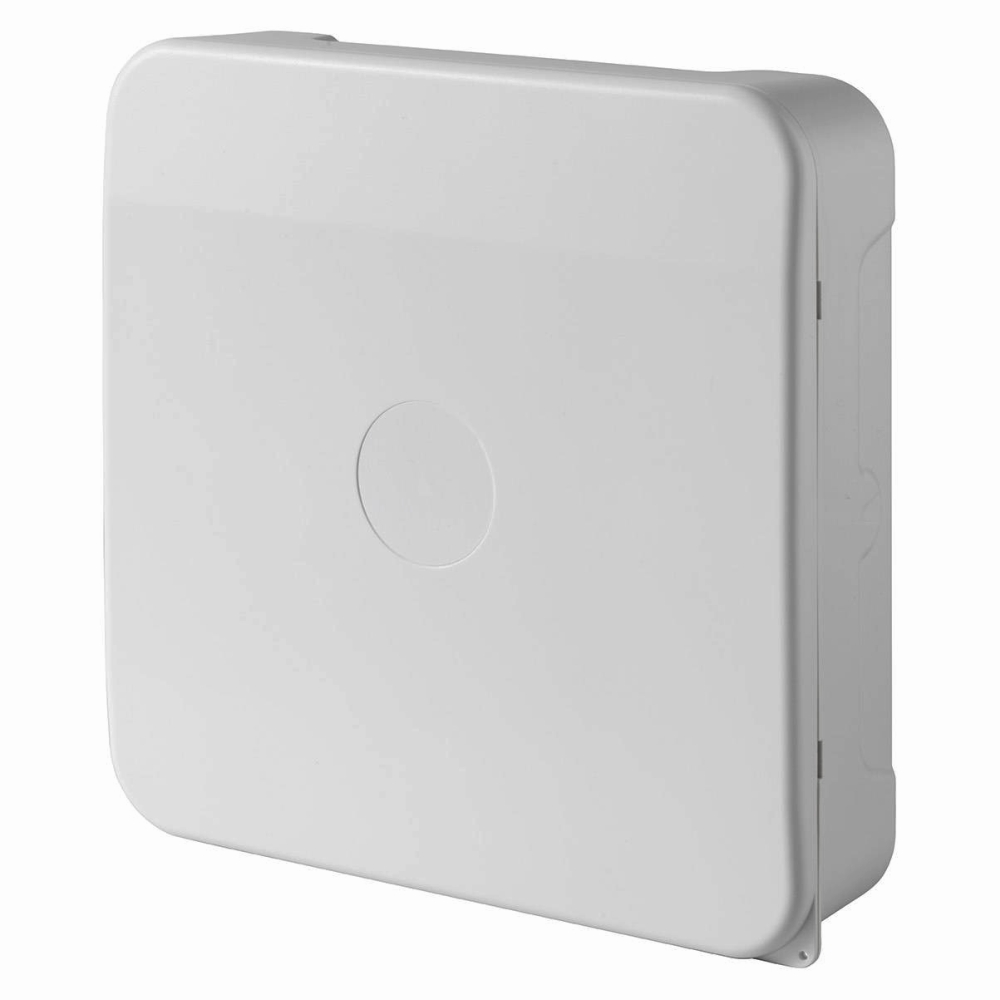

Yksikkö kerää mittaritiedot radiokommunikointiverkosta ja lähettää ne GSM/GPRS/EDGE verkon kautta pilvipalveluun
Pilvipalveluun kertyvät tiedot voidaan vastaanottaa sähköpostilla, SFTP:llä tai ne voidaan lukea suoraan Vesipisara.fi-palvelun avulla.
Tekninen esite (uk) »

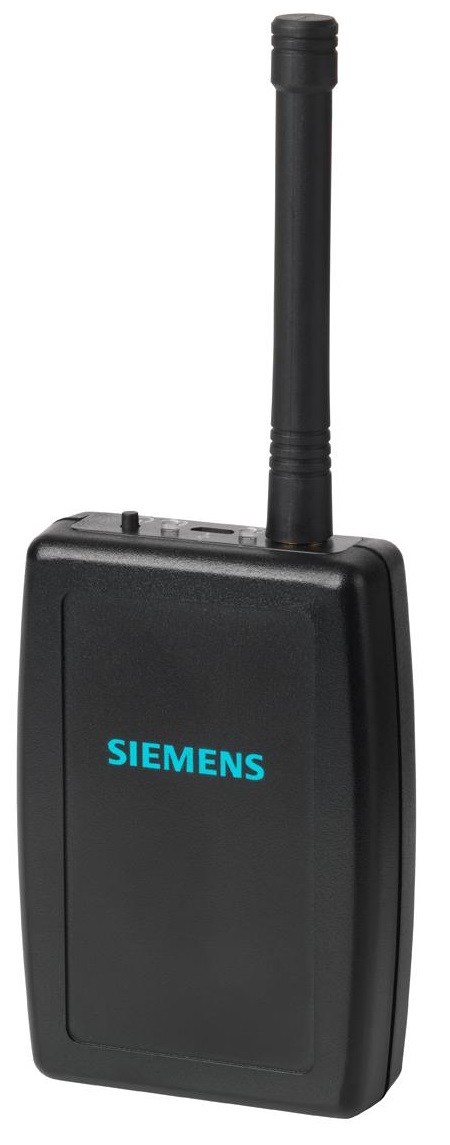

Walk-By tiedonkeruulaitteella noudetaan tiedot kohteessa suoraan mittareilta
Walk-By tiedonkeruulaite on osa AMR-Walk-By-järjestelmää. Walk-By-radiorajapinnalla varustetut mittarit lähettävät tietonsa säännöllisin väliajoin, jotka voidaan lukea kohteessa Windows tietokoneeseen Bluetooth yhteyden avulla yhdistetyn tiedonkeruulaitteen avulla.
