Mekaaninen pulssivesimittari - Siemens WFX240

Siemens WFK240 (KV) ja WFW240 (LV) pulssivesimittari

Mekaaninen MID-hyväksytty pulssivesimittari kylmän ja lämpimän veden kulutuksen mittaukseen

Tekninen esite

Mittarilla voidaan mitata vedenkulutusta mm. seuraavissa kohteissa

  • Käyttövesijärjestelmät asuin- ja muissa rakennuksissa
  • Kaikenlaiset vedensyöttöjärjestelmät
  • Kerros- ja rivitalot, toimisto- ja virastorakennukset

Tyypillisiä käyttäjiä

  • Yksityiset rakennusten omistajat ja taloyhtiöt
  • Rakennusten huoltoyhtiöt ja vuokra-asuntoyhtiöt

Toiminnot

  • Vedenkulutuksen mittaus
  • Kulutusarvojen kumulointi
  • Kulutusarvojen näyttö

Toimintaperiaate

Virtausta mitataan hydraulisella siipipyörällä. Virtausmääräarvo siirretään mekaaniseen summanäyttöön magneettikytkimen välityksellä. Mittarissa on:

  • Kulutuksen näyttävä summanäyttö (maksimiarvo 99.999,999 m3)
  • Virtausnäyttö (1 kerros = 1 litra)

CE-merkintä seuraavien mukaan

  • A5W00148288A
  • MID directive 2014/32/EU (measuring instruments),
    Appendix MI-001 Mechanical class M1

Rakenne

Vesimittari koostuu messinkisestä virtauksenmittausosasta sekä kuivatoimisesta 8 - numeroisesta summanäyttöstä, joka on suojattu läpinäkyvällä muovikannella.

Yksisuuttimisessa mittauskammiossa on siipipyörä. Sisääntuloaukossa on suodatinverkko, joka suodattaa suurimmat likapartikkelit.

Vesimittarissa on kaksi ulkokierteillä varustettua liitososaa. Mittari kiinnitetään suoraan putkeen kierreliittimien avulla. Summanäyttöä voidaan kääntää 360°.

Asennusohje

  • Vesimittareiden asennusta koskevia paikallisia määräyksiä on noudatettava
  • Mittari tulee asentaa niin, että se on helposti huollettavissa ja luettavissa
  • Vesimittari suositellaan asennettavaksi kahden sulkuventtiilin väliin
  • Vesimittari voidaan asentaa vaaka- tai pystysuoraan
    • Suurempia mittaustarkkuusluokkia varten mittari täytyy asentaa vaakasuoraan asentoon
  • Mittariin nuolella merkittyä veden virtaussuuntaa on noudatettava
  • Ennen mittaria tulisi olla vähintää 35 mm:n suora putkiosuus
  • Ennen käyttöönottoa tehdyt asennukset on paineistettava testauspaineella

Tekniset tiedot

Tuote 1012 / 1015 Tuote 1013 / 1014
Veden lämpötila (°C) 30 (KV) / 90 (LV) 30 (KV) / 90 (LV) 30 (KV) / 90 (LV)
Q3 (m3 / h) 2.5 2.5 4
Asennuspituus (mm) 80 110 130
Asennuskorkeus (mm) 74.1 74.1 74.1
Kierteet DN15 (G 3/4") DN15 (G 3/4") DN20 (G 1")

WFX240 mittariin liitettävät etäluennan komponentit

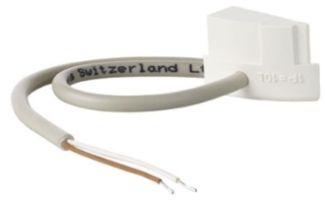

Pulssimoduulit WFZ44 ja WFZ43

Moduulit generoi pulssin jokaista mittarin läpi virrannutta 10 litraa kohti
