Mekaaninen vesimittari - Siemens WFX30

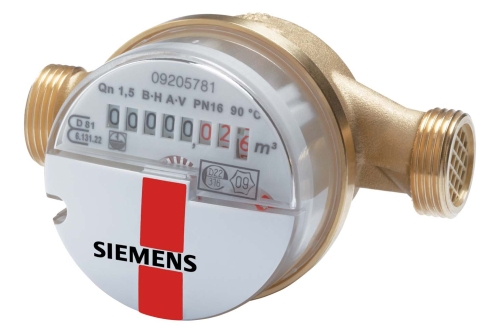

Siemens WFX30 modulaarinen vesimittari

Mekaaninen ja modulaarinen MID-hyväksytty vesimittari kylmän ja lämpimän veden kulutuksen mittaukseen

Tekninen esite CE/MID - todistus Ympäristoseloste

Mittareilla voidaan mitata vedenkulutusta mm. seuraavissa kohteissa

  • Käyttövesijärjestelmät asuin- ja muissa rakennuksissa
  • Kaikenlaiset vedensyöttöjärjestelmät
  • Kerros- ja rivitalot, toimisto- ja virastorakennukset

Tyypillisiä käyttäjiä

  • Yksityiset rakennusten omistajat ja taloyhtiöt
  • Rakennusten huoltoyhtiöt ja vuokra-asuntoyhtiöt

Toiminnot

  • Vedenkulutuksen mittaus
  • Kulutusarvojen kumulointi
  • Kulutusarvojen näyttö

Toimintaperiaate

Virtausta mitataan hydraulisella siipipyörällä. Virtausmääräarvo siirretään mekaaniseen summanäyttöön magneettikytkimen välityksellä. Mittarissa on:

  • Kulutuksen näyttävä summanäyttö (maksimiarvo 99.999,999 m3)
  • Virtausnäyttö (1 kerros = 1 litra)
  • Virtauksen tarkistus

CE-merkintä seuraavien mukaan

  • EY-vaatimuksia vastaava testisertifikaatti DE-08-MI001-PTB018
  • EY:n juomavesidirektiivi (98/83/EY)

Mittaustarkkuusluokka

  • Vaakasuorassa asennuksessa R80
  • Pystysuorassa asennuksessa R40

Rakenne

Vesimittari koostuu messinkisestä virtauksenmittausosasta sekä kuivatoimisesta 8 - numeroisesta summanäyttöstä, joka on suojattu läpinäkyvällä muovikannella.

Yksisuuttimisessa mittauskammiossa on siipipyörä. Sisääntuloaukossa on suodatinverkko, joka suodattaa suurimmat likapartikkelit.

Vesimittarissa on kaksi ulkokierteillä varustettua liitososaa. Mittari kiinnitetään suoraan putkeen kierreliittimien avulla. Summanäyttöä voidaan kääntää 360°.

Asennusohje

  • Vesimittareiden asennusta koskevia paikallisia määräyksiä on noudatettava
  • Mittari tulee asentaa niin, että se on helposti huollettavissa ja luettavissa
  • Vesimittari suositellaan asennettavaksi kahden sulkuventtiilin väliin
  • Vesimittari voidaan asentaa vaaka- tai pystysuoraan
    • Suurempia mittaustarkkuusluokkia varten mittari täytyy asentaa vaakasuoraan asentoon
  • Mittariin nuolella merkittyä veden virtaussuuntaa on noudatettava
  • Ennen mittaria tulisi olla vähintää 35 mm:n suora putkiosuus
  • Ennen käyttöönottoa tehdyt asennukset on paineistettava testauspaineella

Tekniset tiedot

Tuote 1000 / 1001 Tuote 1010 / 1011 Tuote 1023 / 1024
Veden lämpötila (°C) 30 (KV) / 90 (LV) 30 (KV) / 90 (LV) 30 (KV) / 90 (LV)
Q3 (m3 / h) 2.5 2.5 4
Asennuspituus (mm) 80 110 130
Asennuskorkeus (mm) 69 69 69
Kierteet DN15 (G 3/4") DN15 (G 3/4") DN20 (G 1")

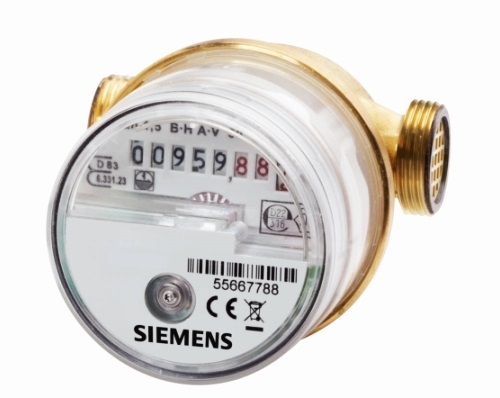

WFX30 mittariin liitettävät etäluennan komponentit

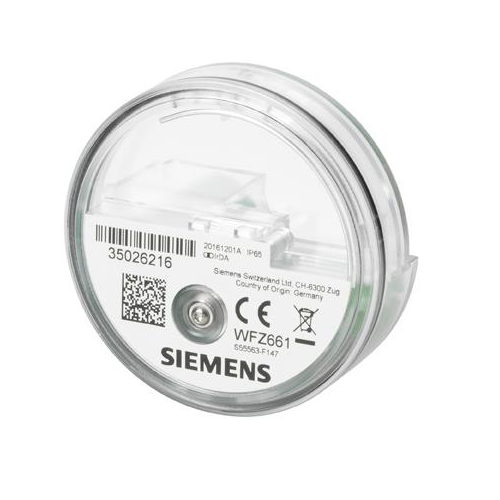

Langaton AMR-lähetinmoduuli WFZ661

AMR-lähetinmoduuli rekisteröi ja käsittelee mekaanisista vesimittareista tulevat laskentapulssit ja lähettää tiedot edelleen luentajärjestelmään

Tekninen esite

Ominaisuudet

  • Tiedonsiirto: S- ja C-moodi
  • Pulssitiheys: 1 litra
  • Lukematietojen lähetys AMR-verkkoon (S-moodi) joka 4. tunti, ympäri vuorokauden vuoden jokaisena päivänä
  • Lukematietojen lähetys Walk-By (C-moodi) joka 128. sekuntti, klo 8-18 välisenä aikana
  • KV / LV
  • Takaisinvirtauksen tunnistus
  • Tallentaa rullaavasti 15 kk:n viimeisen päivän lukemat

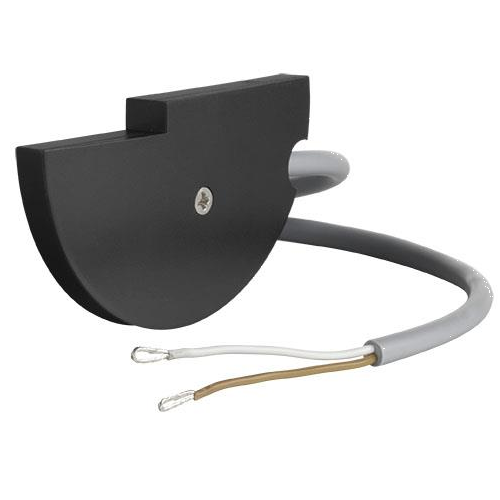

M-Bus moduuli WFZ31

M-Bus lähetinmoduuli lukee ja käsittelee mekaanisen vesimittarin lukematiedon. Tieto luetaan M-bus väylän välityksellä.

Tekninen esite

Ominaisuudet

  • Reaaliaikaiset lukema- ja päivämäärätiedot
  • Tallentaa rullaavasti 12 kk:n lukemat
  • Paristo tietojen varmistamiseksi
  • Vesimittarin numero (8-numeroa)
  • KV / LV
  • Takaisinvirtauksen tunnistus
